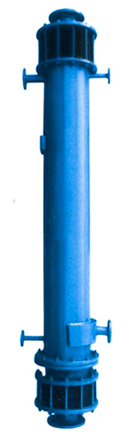

GH浮头列管式石墨换热器
浮头列管式石墨换热器标准
(摘自HG/T3112-1998)
     该标准适用于以压型酚醛石墨管酚醛树脂浸渍石墨为材料,石墨酚醛胶结剂粘接所制作的浮头列管式石墨换热器。
◆浮头列管式石墨换热器技术特性
⑴设计压力
管程:0.3MPa(DN≤900)
      0.2MPa(DN>900)
壳程:0.3MPa(DN≤1100)
      0.2MPa(DN>1100)
⑵设计温度
管程:-20~130℃
壳程:-20~130℃

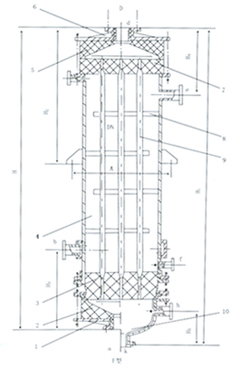

1-下盖板;2-下封头;3-浮动管板;4-壳体;
5-上封头;6-上盖板;7-固定管板;8-折流板;
9-换热管;10-F型下封头
浮头列管式石墨换热器结构简图

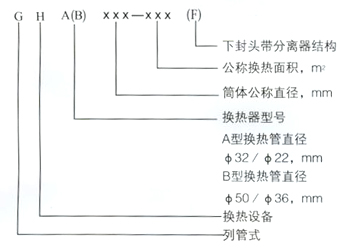

筒体公称直径φ550mm;公称换热面积30m2 ,换热管直径为φ32/φ22mm,下封头不带分离结构的浮头列管式石墨换热器,其标记为:GHA550-30
筒体公称直径φ1200mm,公称换热面积200m2 ,换热管直径为φ50/φ36mm,下封头不带分离结构的浮头列管式石墨换热器,其标记为:GHB1200-200F
