| 石墨三合一盐酸合成炉 |
结构与特点：
本设备由分离器、壳体、吸收段、合成段、分液盘、炉头，以螺杆接成圆形整体结构。为使设备能运行在较佳状态和维修方便，在合成段与接处段处，安装两对称手孔。
该设备结构紧凑，占地面积小，一台设备代替两台设备，(原氯化氢反应塔与吸收器)生产效率高，操作简单，广泛用于盐酸生产，环境保护，具有氯碱行业所要求的先进水平。
技术特性：
|
炉内 |
夹套 |
许用压力(MPa) |
-0.1-+0.1 |
常压 |
许用温度(出口) |
＜50 |
＜40 |
工作介质 |
氯气、氢气、水或稀酸 |
水 |
示例：
合成段石墨体内径φ500mm，产量30-40t/d的石墨制“三合一”盐酸合成炉，其标记为SHL-50。
技术要求：设计参数
①设计压力：物料系统：≤0.1MPa 冷却系统：≤0.3.MPa
②设计温度：石墨休≤150℃ 盐酸出口：≤50℃ 冷却水出口：≤40℃
材料：所用的钢制外壳和石墨材料性能应符合HG2370中3.1、3.2的规格 |
 |

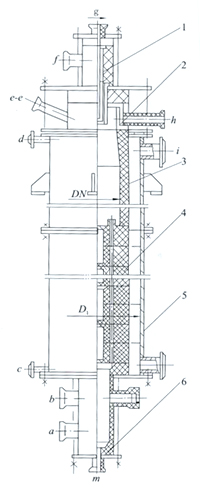

1-炉头；2-分液盘；3-合成段
4-吸收段；5-壳体；6-分离器 |
|
规格尺寸
参数 |
规格 |
SHL-30 |
SHL-40 |
SHL-50 |
SHL-60 |
SHL-70 |
SHL-80 |
SHL-90 |
SHL-100 |
DN,mm |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
D1,mm |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
产量① ，t/d |
10-20 |
20-30 |
30-40 |
40-50 |
50-60 |
60-70 |
70-90 |
90-105 |
产量是以吸收单元块为十块、盐酸浓度为33%为基准核算的。 |
管接口的连接与用途
符号 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
k |
m |
连接形式 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
用途 |
产品酸出口 |
尾气出口 |
夹套放净 |
排气口 |
视镜 |
氢气入口 |
氯气入口 |
水或稀酸入口 |
冷却水出口 |
冷却水出口 |
防爆膜口 |
盐酸放净口 |
|
|
|
|
